1.2.Relevés, Mesures

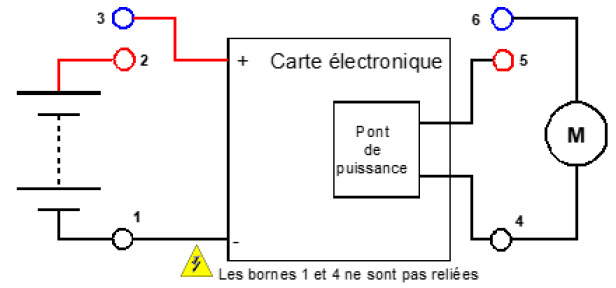

Q1 : Compléter le schéma ci-dessous en plaçant les appareils et les liaisons permettant :

- de mesurer la tension piles ;

- de visualiser à l'oscilloscope le courant fourni par les piles.

Note : représenter la liaison 5-6 afin que le moteur puisse-être alimenté.

Fondamental

Enlever une pile avant d'effectuer le câblage.

Placer les appareils de mesures.

Méthode

Q2 : Après vérification par le professeur, réinsérer la pile

Note : pour lancer un cycle de déverrouillage/verrouillage, il suffit simplement de maintenir enfoncées les touches add et del jusqu'à entendre le déverrouillage (rotation du moteur dans un sens). Vous obtiendrez le même résultats si vous posiez votre doigt sur le capteur d'empreinte (après enregistrement bien sur)

Effectuer le relevé de Ipiles (depuis l'action sur les boutons add et del jusqu'à annulation du courant.

- Régler les calibres de l'oscilloscope suivant l'image ci-dessous.

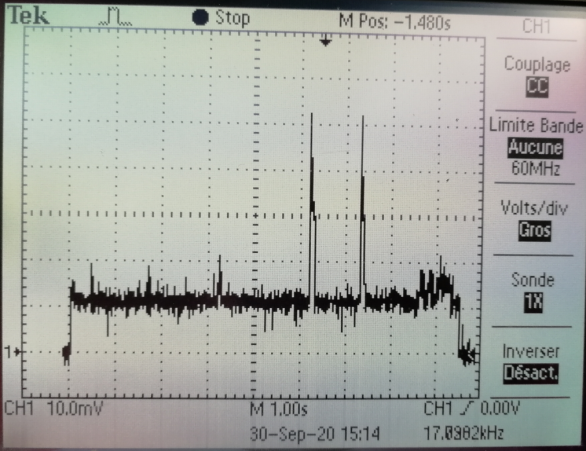

Attention : au moment où vous appuyez sur les boutons add et del n'oubliez pas de déclencher l'acquisition de l'oscilloscope (touche RUN). Arrêtez la dès que le courant disparaît. (touche stop). Vous devez obtenir un signal de ce type :

Faites vérifier l'acquisition de votre relevé.

Que représentent les deux pics de courant ?

Quelle est la durée réelle entre le déverrouillage et le verrouillage ? tentre dév/vér=

Quelle est la durée totale de consommation de courant ? ttotal =

Que pensez vous de la durée de fonctionnement du moteur sur la durée totale de consommation de courant ?

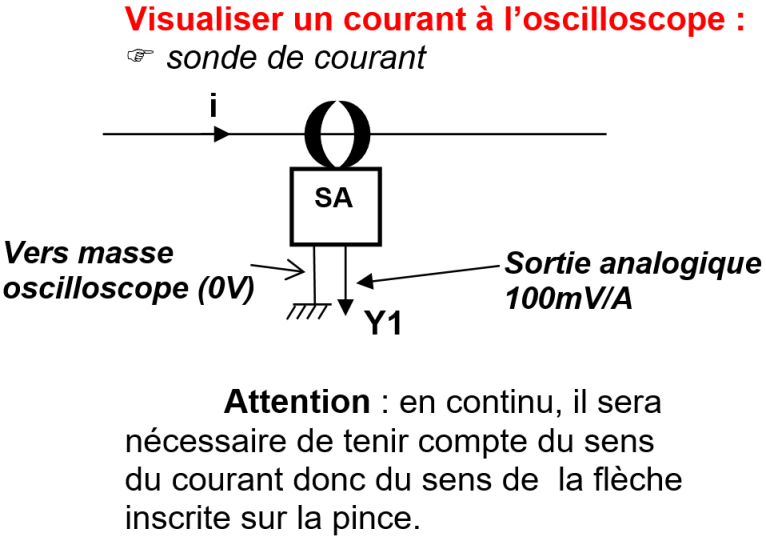

Quelle valeur moyenne de courant attribueriez-vous à ce relevé de Ipiles ? (voir rapport de la sonde de courant) Ipiles =

Mesurer  :

Upiles =

Q3.Calculer la puissance délivrée par les piles. Ppiles =

Déterminer alors l'énergie fournie par celles-ci. Epiles =
