On souhaite connaître le rendement de turbinage (phase de production d'électricité)
En vous reportant au guide d'utilisation de la « PELTON 3e » ;
SÉLECTIONNER le mode Pelton
APPUYER sur « MARCHE POMPAGE » pour remplir le réservoir supérieur
APPUYER sur « MARCHE TURBINAGE » de la turbine pour simuler une "hauteur de chute de 44m"
Q19 / Montrer que le volume d'eau (V1) contenu dans le réservoir amont est de 20,4 .10-3 m3 correspondant à une hauteur réelle de 100mm.
Q20 / CALCULER l'énergie hydraulique potentielle correspondant au volume d'eau (V1) pour une hauteur de chute égale à 44 m, en Joule puis en Wattheure
| Énergie hydraulique potentielle d'une centrale hydraulique |
Q21 / MESURER le temps de turbinage correspondant au volume d'eau (V1) déterminé précédemment. TRÈS IMPORTANT Faire varier le niveau de 175mm à 75mm (sur l'écran de contrôle)
Note : Ce temps correspond à la période de non fonctionnement de la pompe de relevage.
Q22 / Lors du turbinage, RELEVER le débit et la pression puis DÉTERMINER la puissance hydraulique. COMPARER votre résultat avec la valeur affichée sur l'écran.
Q23 / Pour ce même volume d'eau, RELEVER les valeurs de la tension et le courant, de l'énergie délivrée par l'alternateur. DÉTERMINER ensuite la puissance et l'énergie électrique restituée par le générateur (alternateur).
| Puissance électrique | Énergie électrique |
Q24 / CALCULER le rendement de l'ensemble "turbinage et alternateur".
| Rendement des centrales hydroélectriques[1] |
Q25 / Si on estime le rendement de l'alternateur égal à 0,7 ; DÉTERMINER l'énergie mécanique en sortie de turbine.

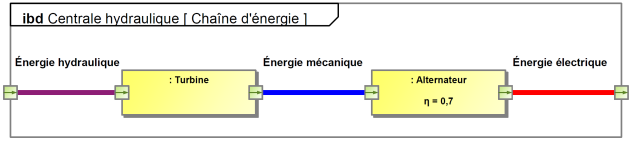

| Rendement d'une chaîne d'énergie |
Q26 / EN DÉDUIRE le rendement de la turbine PELTON.
