Modélisation simplifiée d'une batterie

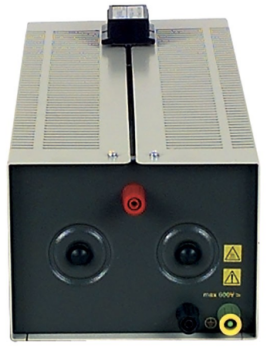

Déterminer la valeur de la résistance du rhéostat^[1] pour que I_bat = 2 A

Régler cette valeur sur le rhéostat en utilisant un ohmmètre .

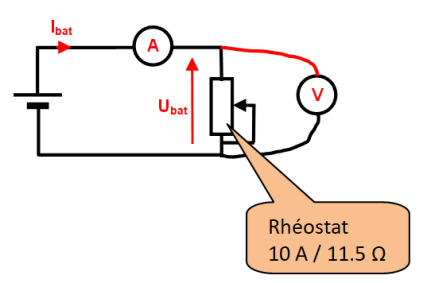

Réaliser le montage ci-dessus, sans fermer le circuit électrique , faire appel à l'enseignant pour vérifier le montage.

Fermer le circuit et mesurer rapidement I_bat et U_bat, puis ouvrir le circuit en débranchant un fil au niveau de la batterie. Consigner les valeurs sur le graphique du document réponses.

Tracer la caractéristique U_bat = f ( I_bat ).

Déterminer l'équation de cette caractéristique et en déduire la valeur de la résistance interne de la batterie Ri.
