Modéliser un capteur et Traiter l'information

Le paramétrage

  • Effectuer un double clic sur les modules Arduino, puis renseigner le champ "Pin number" en fonction des indications ci-dessous. Ressources[1] .

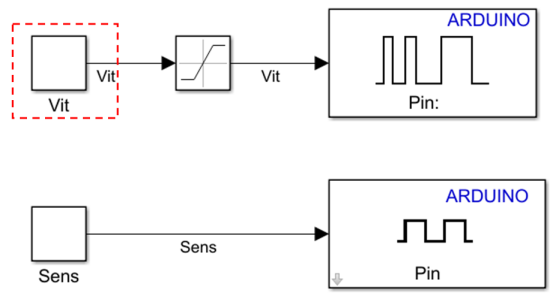

  • Effectuer un double clic sur Vit, puis renseigner le champ " Constant value " pour que le moteur tourne à 33% de sa vitesse nominale. Rappel[2].

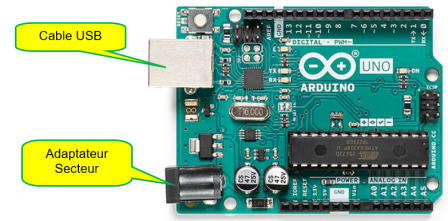

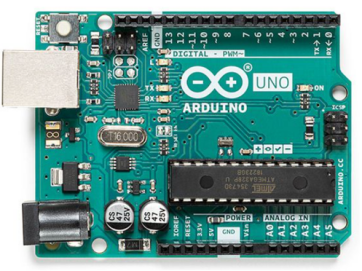

  • Connecter la carte arduino au PC avec le cordon Usb puis alimenté la à l'aide de l'adaptateur secteur. L'adaptateur secteur permet de fournir la puissance nécessaire au motoréducteur.

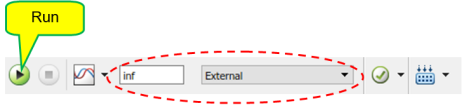

  • Vérifier le paramétrage ci-contre, puis lancer l'exécution à l'aide du bouton Run.

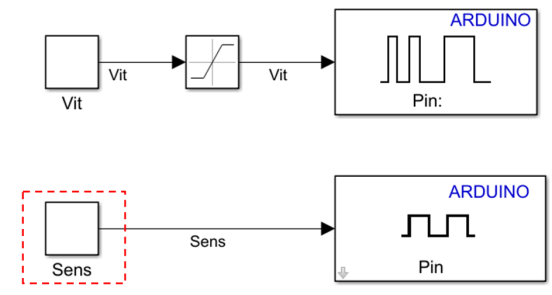

  • Déterminer quelle doit être la valeur de Sens ( 0 ou 1 ) pour que le moteur tourne dans le sens horaire.

  • Déterminer quelle doit être la valeur de Vit pour stopper la rotation du motoréducteur.

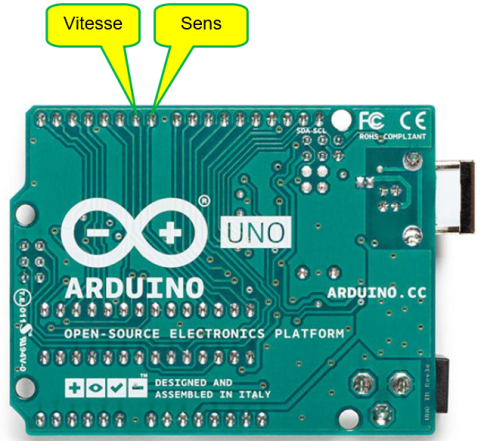

  1. Ressources

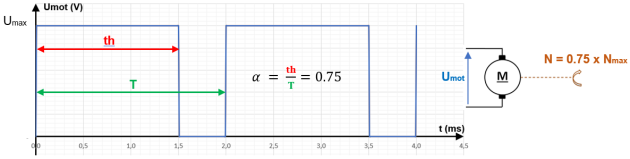

  2. Rappel
