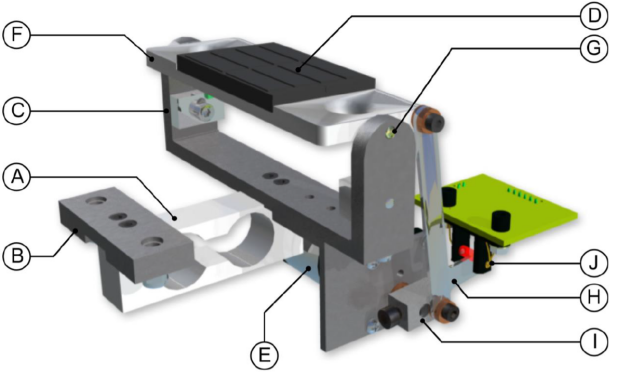

Modéliser un capteur et Traiter l'information

Loi d'entrée / sortie

MéthodeÉquation de courbe Vs1= f(m)

  • En utilisant les fonctionnalités du tableur ( Office ou Excel ) tracer la courbe caractéristique Vs1= f(m).

  • Déterminer, toujours avec le tableur ( courbe tendance ) la loi d'entrée/sortie du capteur Vs1= f(m).

ComplémentAmplification

L'étage amplificateur possède un gain A=800.

  • Compléter le tableur en déterminant, automatiquement, les différentes valeurs de Vs correspondantes aux mesures précédentes de Vs1.

  • En utilisant les fonctionnalités du tableur ( Office ou Excel ) tracer la courbe caractéristique Vs= f(m).

ComplémentOffset

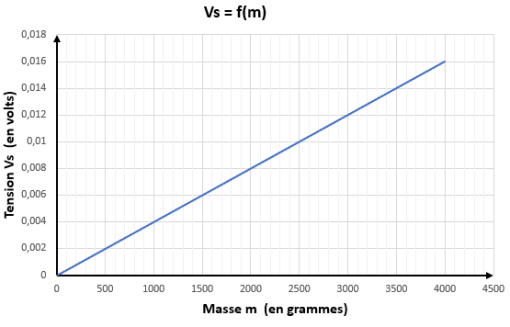

La fonction de transfert théorique du capteur est représentée par la caractéristique ci-contre.

  • Déterminer l'équation caractéristique de cette fonction de transfert Vs = f(m).

  • En comparant les deux caractéristique de Vs=f(m), déterminer la charge m_0 qui s'applique, par défaut, sur le capteur lorsqu'il est soumis à l'effort exercé par le plateau et les différents constituants.
