Validation en conditions réelles
Attention :
Les manipulations suivantes sont à effectuer en présence du professeur, avec l'utilisation de la platine de tests sur laquelle se trouve entre autre le CAN.
Réglage du zéro

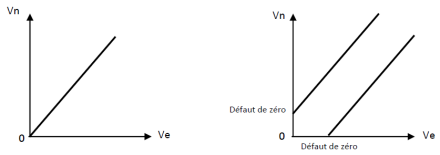

La courbe de réponse de l'amplificateur représentée ci-contre, permet de délivrer directement des degrés. Pour que cette indication soit correcte, il faut que cette caractéristique passe par l'origine, ce qui nécessite une correction du zéro ( imperfections des composants électroniques ) .
Méthode : Réglage du zéro
Court-circuiter l'entrée Ve de l'amplificateur ( relier les bornes Ve et 0V avec un cordon ) puis, après avoir branché un voltmètre sur la sortie VN, faites un réglage à l'aide du potentiomètre PT1 afin d'obtenir VN = 0.
Réglage du coefficient d'amplification
C'est le réglage du coefficient d’amplification A qui permet une utilisation simple de notre chaîne d'acquisition car le C.A.N qui convertit VN en un nombre N ne permet aucun réglage.
Méthode : Réglage de l'amplification
Retirer le cordon entre les bornes Ve et 0V puis relier le thermocouple à la platine de tests.
Brancher un voltmètre sur l'entrée Ve et un autre sur la sortie VN, procéder au réglage de l'amplification en ajustant le potentiomètre PT2.
Faire fonctionner le four, et vérifier si la valeur binaire de N correspond bien à la température à l'intérieure du four. Justifier votre réponse avec deux relevés de mesures.
