3 - Dimensionnement du chauffage électrique  pour notre villa

Le client a choisi des convecteurs électriques à « convection » en fonction du besoin thermique (chauffage global à installer). Nous déterminerons le nombre de convecteurs à installer.

La villa qui se situe dans les Pyrénées orientales (année de construction 1971).

Descriptif sommaire des matériaux utilisés :

- Fenêtres en double vitrages. (Déperditions des baies vitrées pas pris en compte).

Les déperditions occasionnées par le sol et le plafond seront négligées.

Hauteur plafond (H) de 2,5m.

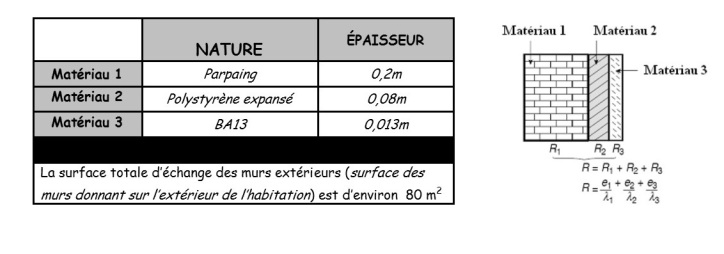

- Murs extérieurs en parpaing...

- Renouvellement de l'air réalisé par une VMC (Ventilation Mécanique Contrôle) simple flux.

3.1) Calcul de la puissance de chauffe globale à installer pour cette habitation

  • Déperdition thermique (DPth) globale pour cette habitation : (Voir annexe n°1 [pdf])

Après avoir calculé la résistance thermique des matériaux et le coefficient de transmission surfacique du mur complet (U), calculer la déperdition thermique globale (DPth) de cette habitation :

  • Déperdition thermique (DPair) globale, dû au renouvellement d'air, pour cette habitation (Voir annexe n°2 [pdf])

Notre habitation est considérée comme un 5 pièces.

Après avoir déterminé le débit d'air total à extraire (Dair), calculer la déperdition thermique globale (DPair), dû au renouvellement d'air, pour cette habitation :

Après avoir déterminé la température extérieure minimale moyennée (θext), calculer la puissance globale (P1) de chauffe pour cette habitation :

3.2) Calcul de puissance de chauffe à installer dans les différentes pièces d'habitation (Voir annexe n°4 [pdf])

Nous désirons gérer de manière plus pointue le chauffage au sein des différentes pièces.

Après avoir calculé la surface des pièces (Voir annexe 5 [pdf]), déterminer la puissance à disposer pour les différentes pièces (Voir annexe 4 [pdf]) et la puissance totale à Installer (P2) :

3.2.1) Pourquoi une différence entre la puissance globale de chauffe (P1) nécessaire au local et la puissance totale (P2) à installer ?

______________________________________________________________________________________________________________________________________________________________________________________

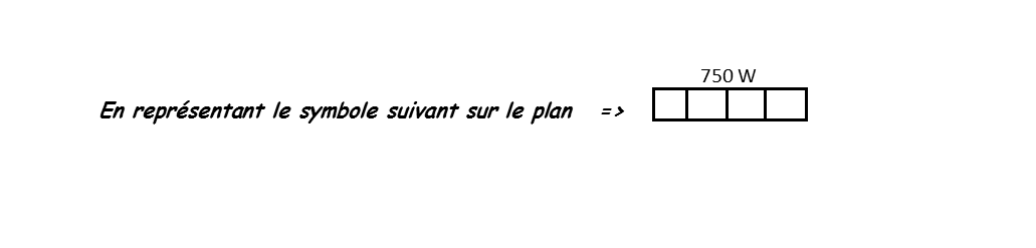

Sur le document Réponse 1 (plan ), positionner les convecteurs et indiquer la puissance sur le plan architectural ?
