Expérimentation (mur brique, bois, béton)

Matériel nécessaire

ConseilConfiguration du caisson thermique

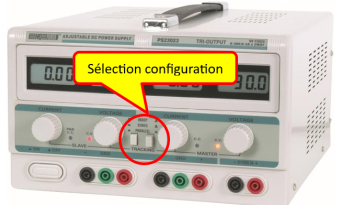

  • Régler, l'alimentation stabilisée sur 9V en configuration parallèle. Aide[1].

  • Brancher le caisson thermique et vérifier que la lampe s'allume puis l'éteindre ( Attention : cette lampe modélise un radiateur rayonnant d'une puissance de d'environ 24 W ).

  • Installer une paroi ( brique ou béton ) dans le banc d'essai en concertation avec l'autre binôme.

  • Placer le plafond.

ConseilBranchements de la carte acquisition

  • Connecter la carte arduino au port usb de l'ordinateur.

  • Télécharger le fichier Acquisition_Temperature_PLX_DAQ ci-dessous, puis suivre la procédure présente ici[2].

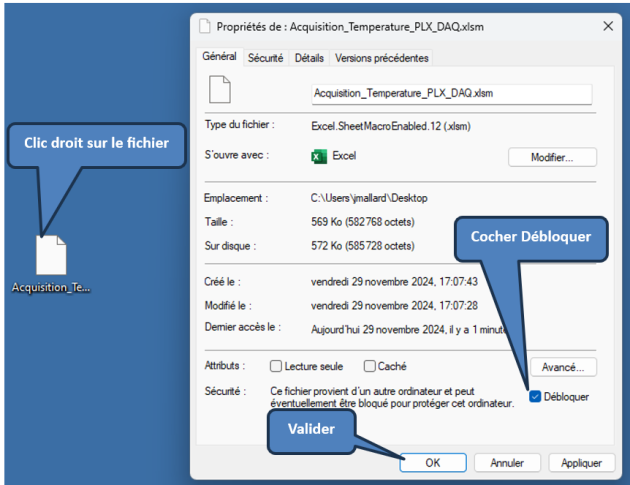

  • Ouvrir le fichier Acquisition_Temperature_PLX_DAQ , autoriser les Macros si besoin .

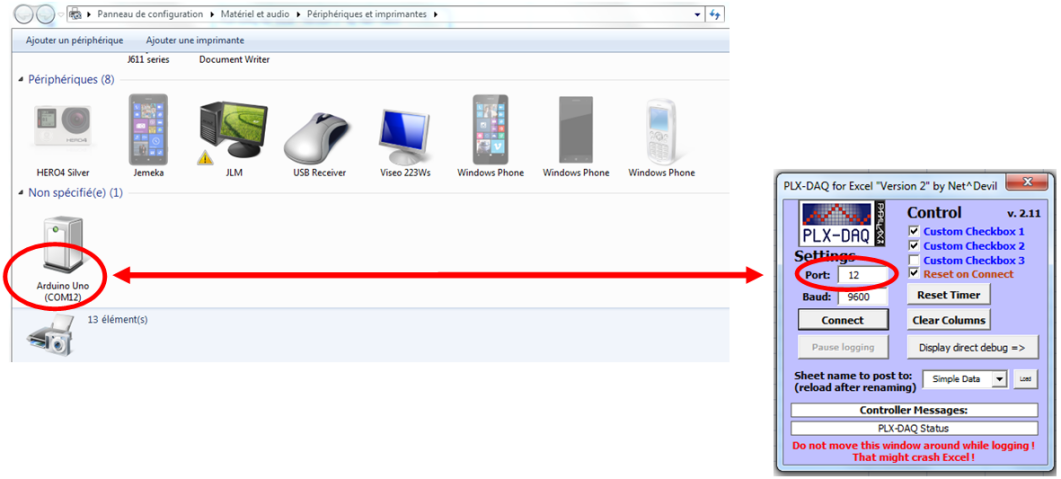

  • Renseigner le port de communication[3] entre la carte arduino et l'ordinateur.

  • Placer la sonde de température dans de trou de la paroi du caisson thermique, vérifier que la sonde soit bien à l'intérieur du caisson.

Acquisition_Temperature_PLX_DAQ [xlsm]

Attention

L'idéal, pour faciliter l'analyse des résultats, est que l'acquisition se fasse en simultanée avec les deux groupes ( Béton et Brique ).

MéthodeMesures

  • Cliquer sur connect , et allumer la lampe du caisson thermique . L’acquisition des mesures doit commencer ( une mesure toutes les 10s environ ).

  • Relever et noter sur le document réponses [doc] la tension U_lampe délivrée par l'alimentation ainsi que le courant I_lampe absorbé par la lampe . Ces deux valeurs permettront de calculer le flux thermique .

  • Éteindre la lampe dès que la température s'est stabilisée , mais continuer l'acquisition pendant la baisse de la température jusqu’à stabilisation. Là encore, il est préférable d'éteindre la lampe simultanément avec le second groupe ( quand les températures sont stabilisées dans les deux caissons ) .

  • Relever la température ambiante t_ambiant de l'environnement proche du caisson.

  • Enregistrer le fichier dans votre répertoire de travail habituel en prenant soin de spécifier dans le nom du fichier l'intitulé de la paroi ( brique, béton ).

  • Observer la courbe obtenue en consultant l'onglet "Graph_Temperature".

Fondamental

Pour les deux matériaux étudiés, Réaliser la même étude que pour la paroi Bois. --> PARTIE 2  Etude des transferts thermiques
