D2.6
Les mesures effectuées directement sur le plan architectural de la salle fédérale (échelle 1:100), donnent les dimensions intérieures suivantes :
− largeur 10 cm
− longueur 15,2 cm
− hauteur 4,6 cm
Cette salle fédérale est équipée de 7 fenêtres vitrées et d'une porte pleine en bois donnant sur l'extérieur, dont les dimensions sont indiquées sur la Figure D-2 (échelle 1:50).

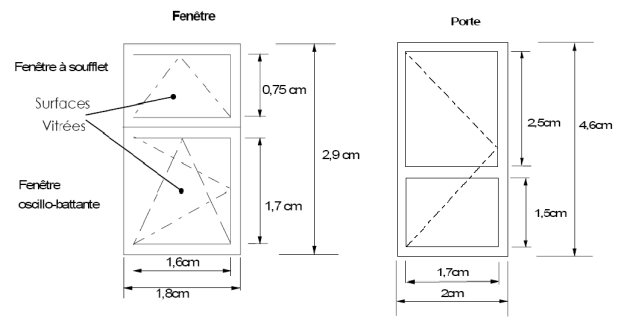

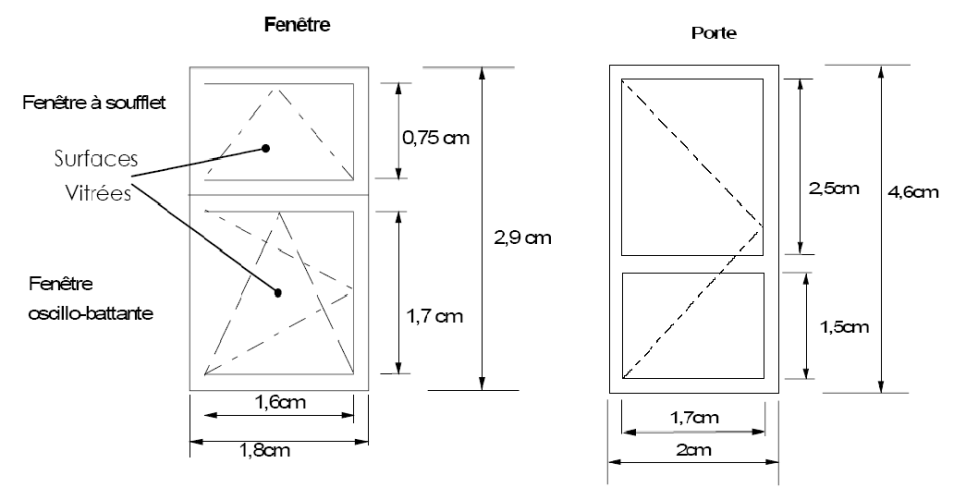

Figure D-2 : Fenêtre et porte de la salle fédérale

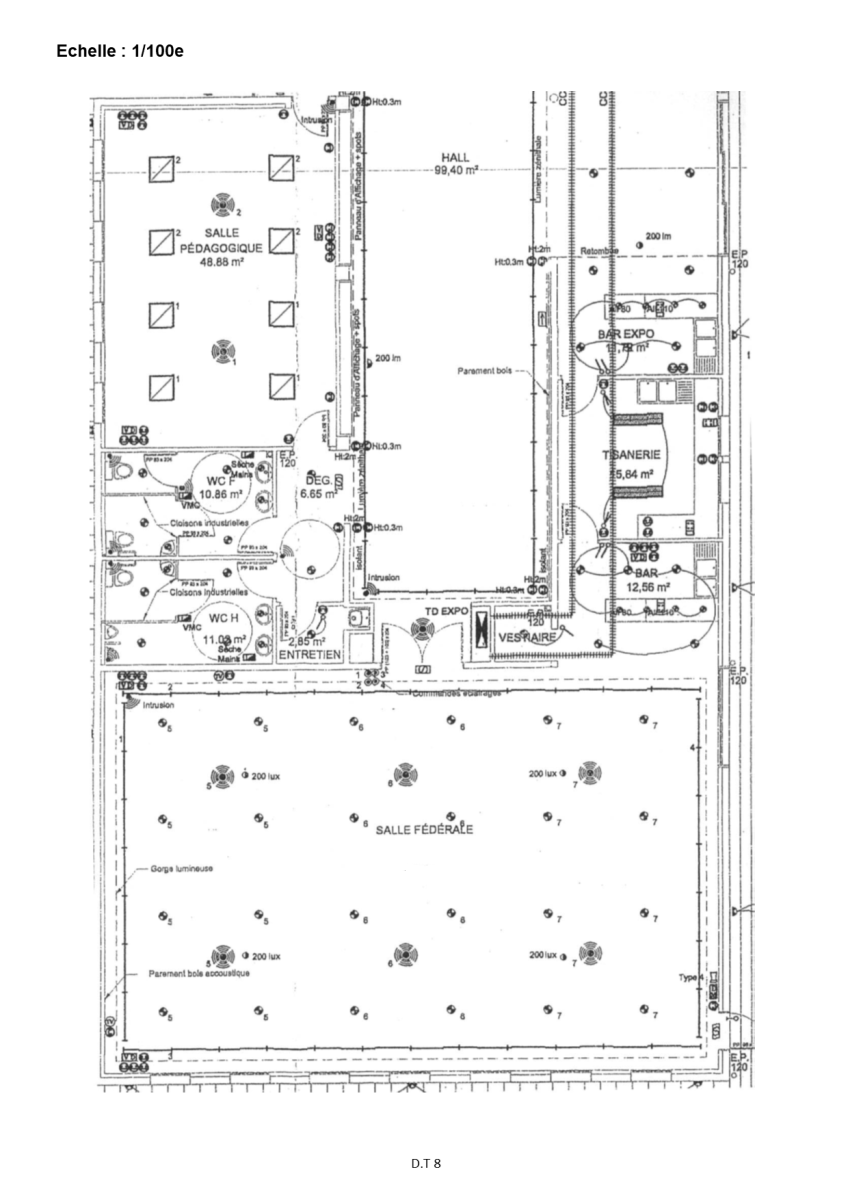

. Déterminer les surfaces opaques et vitrées, puis compléter le tableau ci-dessous (voir le plan architectural DT 8[1])
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
