La salle, ou le lieu à éclairer

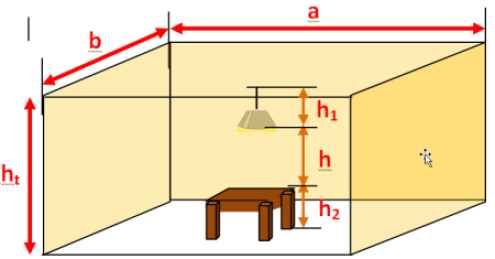

Dimensions
Longueur « a »
Largeur « b »
Hauteur total « ht »
Hauteur plan utile « h2 »
Hauteur suspension source lumineuse « h1»
Hauteur plan de travail /source lumineuse « h »
Les caractéristiques du local
facteurs : K et J
On utilise pour cela les facteurs : K et J
Définition : Indice du local
avec :
a = longueur du local en m
b = largeur du local en m
h = hauteur du luminaire au dessus du plan utile en m
On arrondit les valeurs de K aux nombres : 0,6 - 0,8 - 1 - 1,25 - 1,5 - 2 - 2,5 - 3 - 4 - 5
Définition : Rapport de suspension
avec :
h = hauteur du luminaire au-dessus du plan utile (m)
h' = hauteur de suspension du luminaire (m)
On ne retient que deux valeurs :
j = 0 soit luminaire contre le plafond,
j = 1/3 luminaire suspendu.
Facteur de réflexion
Suivant la couleur des différentes parois, la réflexion de la lumière sera plus ou moins importante, ce qui se traduit pour les calculs par un coefficient de réflexion donné par le tableau ci-dessous.
très clair | clair | moyen | sombre | nul | |
|---|---|---|---|---|---|
Plafond | 8 | 7 | 5 | 3 | 0 |
Murs | 7 | 5 | 3 | 1 | 0 |
Plan utile | 3 | 3 | 1 | 1 | 0 |
Pour éviter une surcharge des tableaux, ils ne sont pas donnés en pourcentage, mais par le chiffre des dizaines de cette valeur.
Exemple : 753 signifie
réflexion du plafond 70%,
réflexion des murs 50%,
réflexion du plan utile 30%
L'utilance
C'est le rapport du flux utile (reçu par le plan utile) au flux total sortant des luminaires.

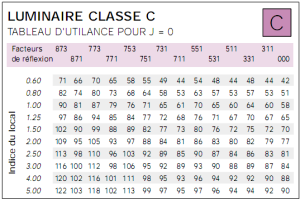

Son symbole est U. On détermine le facteur d'utilance à l'aide de tableaux comportant trois variables:
a) la valeur de j facteur de suspension;
b) la valeur de K indice du local;
c) les facteurs de réflexion des parois.
