Modélisation d'un réseau informatique

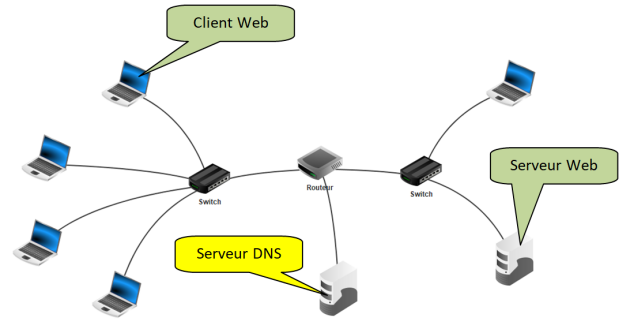

• Reprendre le fichier précédent , puis l'enregistrer sous un nouveau nom. Ajouter une nouvelle machine, qui va jouer le rôle de serveur DNS

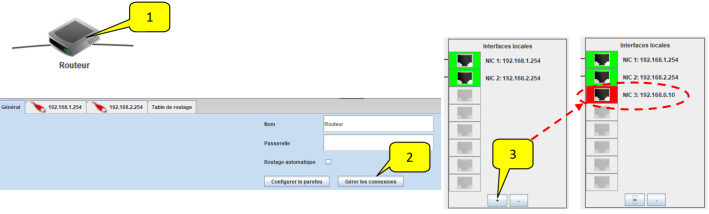

Pour connecter ce serveur sur le routeur, il est nécessaire d'ajouter une connexion, en suivant la méthode suivante :

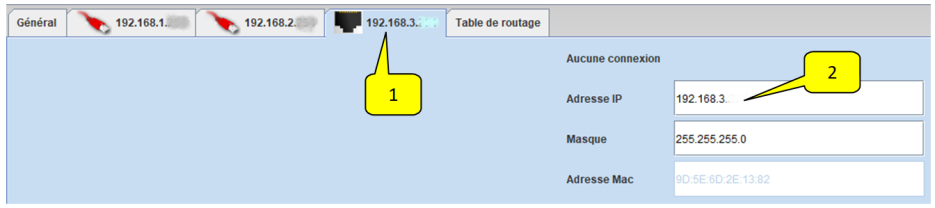

• Attribuer une adresse IP, au nouveau port du routeur, de la forme 192.168.3.xx par exemple :

• Attribuer une adresse IP, au serveur DNS, compatible avec celle du routeur ( 2 ) . Attribuer également l'adresse IP de la passerelle qui va permettre au routeur de sortir du réseau ( 3 ).

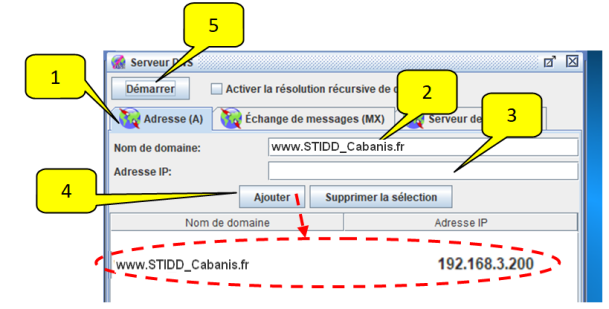

• Passer en mode simulation et installer sur le serveur l'application " Serveur DNS " . Lancer cette application et faire l'association Nom de domaine --> Adresse IP :

  • 1 Sélectionner Adresse ( A ) ;

  • 2 Saisir le nom de domaine, www.STIDD_Cabanis.fr par exemple ;

  • 3 Saisir l'adresse IP du serveur Web;

  • 4 Ajouter et constater que l'ajout c'est bien passé ;

  • 5 Démarrer le serveur DNS.

Il est nécessaire maintenant d'indiquer au Client web qu'on utilise un serveur DNS :

• Passer en mode conception et effectuer un double clic gauche sur la machine client serveur ( 1 ) ;

• Saisir l'adresse IP du serveur DNS ( 2 ).

• Renseigner le document réponses en indiquant les différentes adresses IP de la configuration .

• Fermer le fichier puis l'ouvrir à nouveau avant de passer à la suite, ceci permet d'avoir un échange de données vierge.

• Effectuer un clic droit sur la machine Client puis sélectionner Afficher les échanges de données. Commenter sur le document réponses les lignes 3 et 4 .
