Dessin d'ensemble

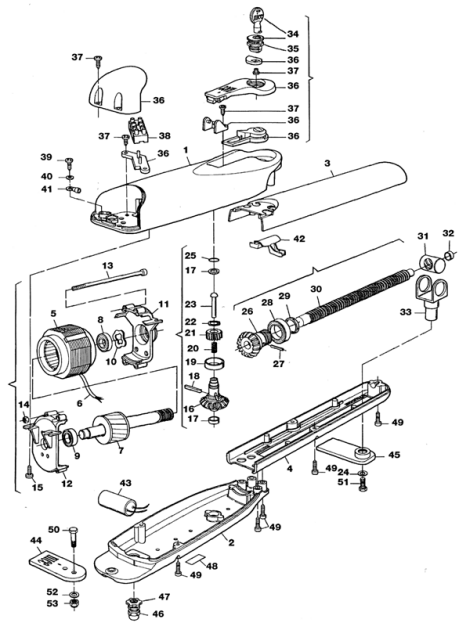

En utilisant le dessin d'ensemble^[1] du vérin électromécanique identifier le repère (numéro) des pièces qui réalisent les différents étages de la fonction Transmettre.

Remarque :Indiquer le numéro le plus faible en premier.

Exercice

L'étage de transmission 1 est réalisé par la pièce N° 7 et la pièce N° 21 .

Exercice

L'étage de transmission 1 est réalisé par la pièce N° 16 et la pièce N° 26 .

Exercice

L'étage de transmission 1 est réalisé par la pièce N° 30 et la pièce N° 31 .

Correction Recommencer

Notes

dessin d'ensemble
