représentation du réel
1 - Introduction

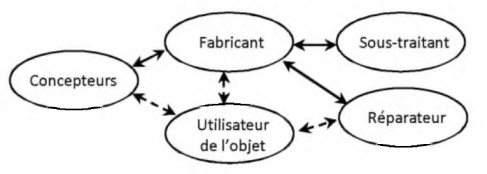

Le dessin technique est le moyen d'expression indispensable et universel de tous les techniciens. C'est avant tout un outil de communication permettant de transmettre une information.
C'est lui qui permet de transmettre la pensée technique, de la conception (théorie) à la réalisation (pratique). C'est donc un langage conventionnel soumis à des règles définies par la normalisation.
Les types de dessins techniques

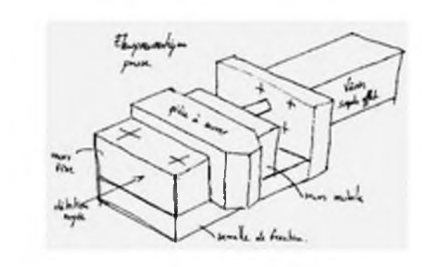

Le croquis :
Dessin réalisé généralement à
nécessairement les dimensions,
rapidement une idée de la pensée à
main levée sans respecter
Il permet de faire passer
la visualisation matérielle.

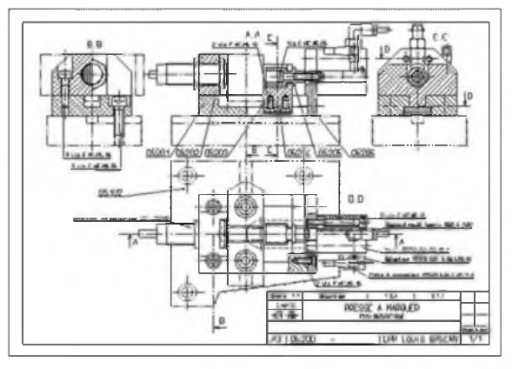

Le dessin d'ensemble :
Il représente la disposition relative et la forme d'un ensemble
d'éléments assemblés. Il comportera une représentation plus ou
moins précise des formes non fonctionnelles. On ajoutera toutes les
vues nécessaires à la bonne compréhension du mécanisme. Toutes
les pièces seront référencées par un chiffre.

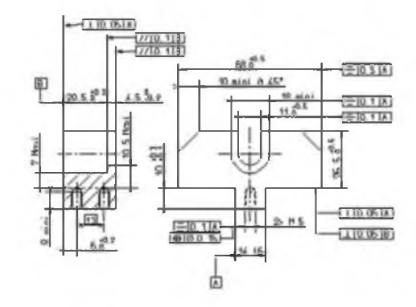

Le dessin de définition :
Il doit définir complètement les exigences auxquelles doit satisfaire
le produit dans l'état de définition prescrit dans le cahier des
charges. Il représente dans les détails un élément sorti de
l'ensemble, sur ce dessin on trouve toutes les indications
nécessaires à la fabrication de l'élément à son contrôle final.

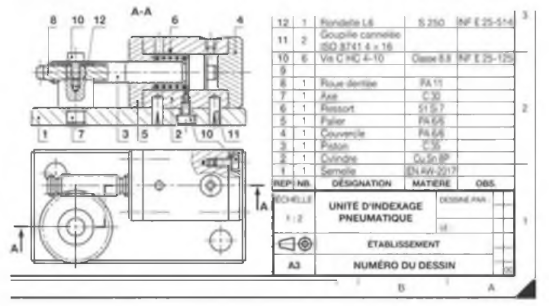

La nomenclature
Les dessins et schémas sont généralement accompagnés de
documents techniques complétant les informations que nous y
trouvons.
La nomenclature est une liste nominative des éléments
présents sur le dessin. Nous y trouvons le repère, le nom, le
nombre, la matière et toute autre information sur les éléments
référencés.

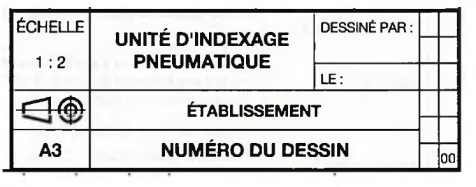

Le cartouche
Le cartouche d'inscription reçoit les inscriptions nécessaires
pour l'identification et l'exploitation du dessin.
Il comporte plusieurs rubriques dont le titre, l'échelle, le
format, le symbole de projection, le dessinateur, la société, la
matière, la date de création
.
2 - Les normes du dessin technique

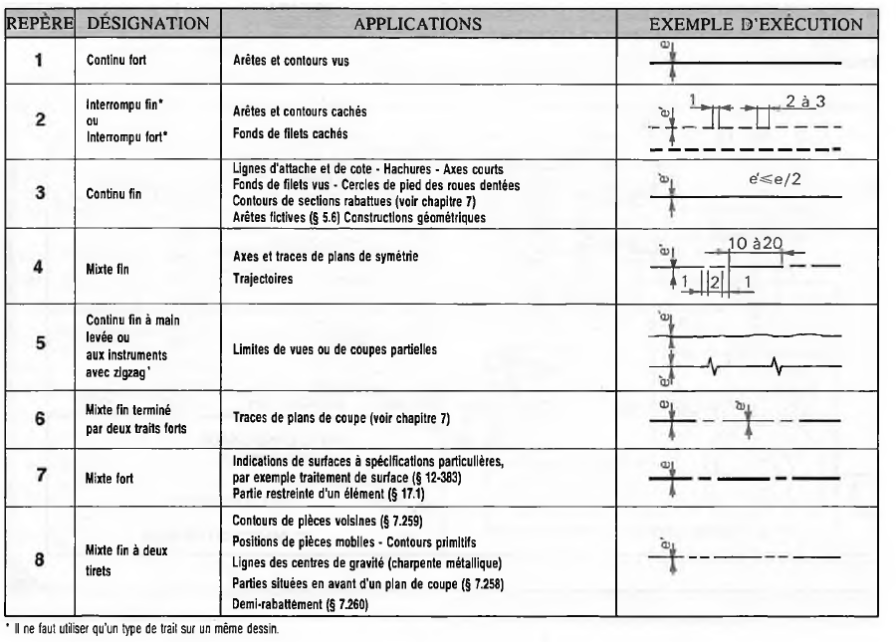

Les traits
Pour représenter un dispositif mécanique, on utilise un ensemble de traits dont chacun possède une signification bien précise.
Le trait se caractérise par sa nature (continu, interrompu - tiret 2 à 3 mm, espace 1mm - et mixte - tiret 2 mm, tiret long 10 à 20 mm espace 1 mm) et par sa largeur (fort ou fin), la combinaison de ces deux caractéristiques donne des types de trait

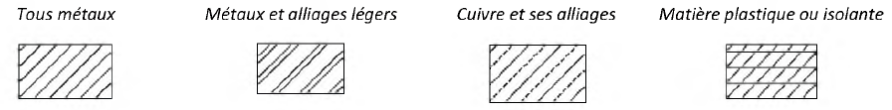

Les hachures.
Les hachures sont utilisées pour mettre en évidence la section d'une pièce. Elles sont tracées en traits fins régulièrement espacés, la distance est variable. Les pièces de très faible épaisseur sont noircies. Afin de différencier les grandes catégories de matières l'emploi de différent type de hachure est toléré.
La représentation plane ou projection orthogonale
Pour représenter un élément ou un ensemble sur un plan (feuille de papier), il faut projeter cet élément ou ensemble sur le plan. La projection se fait orthogonalement au plan.

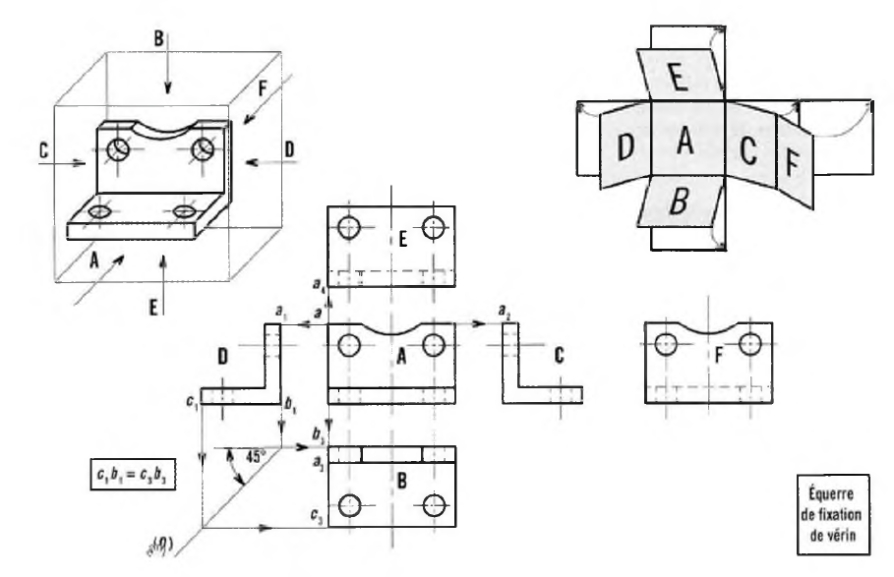

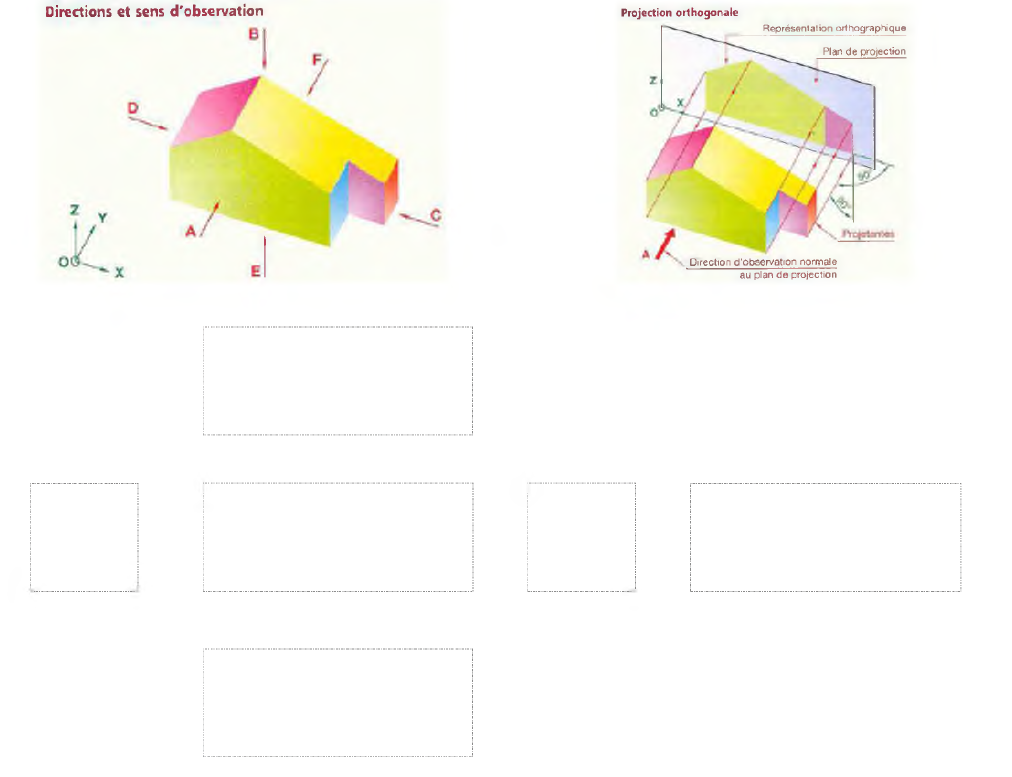

Principe de projection :
L'élément à projeter est supposé se trouver à l'intérieur d'un cube, il est positionné par rapport aux faces du cube de façon à avoir les faces qui le composent parallèle aux faces du cube. Nous
projetons l'élément sur les six faces du cube, nous obtenons six vues de notre élément.
Disposition des vues :
Pour obtenir une projection plane, il suffit de déplier notre cube. Il en résulte une disposition des vues autour d'une des faces du cube. La face autour de laquelle nous déplions le cube contient la vue de face, elle est supposée être la vue la plus représentative de l'élément. Les autres vues sont nommées : vue de gauche, de droite, de dessus, de dessous et arrière.

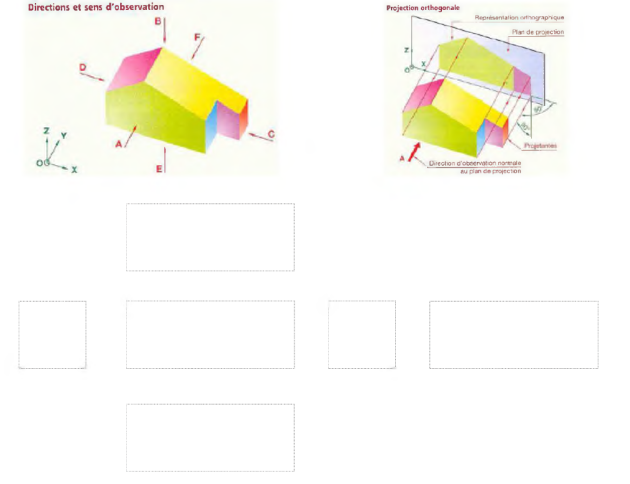

Exemple :
Dessinez les différentes vues de la maison et nommez les.

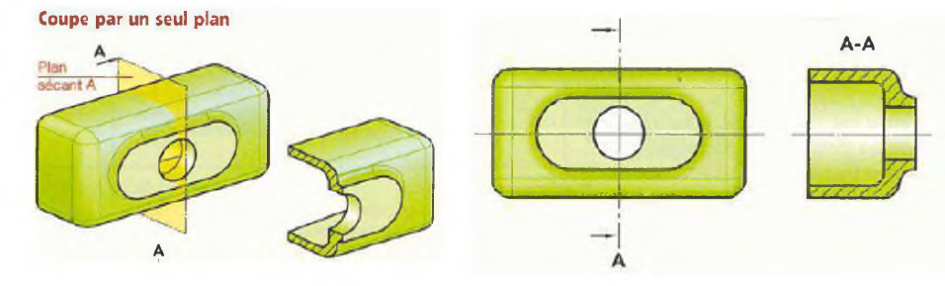

Les coupes.
La représentation en coupe permet d'améliorer la lecture du dessin en remplaçant les contours et arêtes cachés par des contours et arêtes vus.
Une coupe représente la section et la fraction d'élément situé en arrière du plan sécant.
Le plan sécant est tracé en trait mixte, terminé par deux traits forts, deux flèches en appui sur les extrémités fortes indiquent le sens de regard du plan de coupe. Deux lettres nomment les flèches et donneront le nom de la coupe.

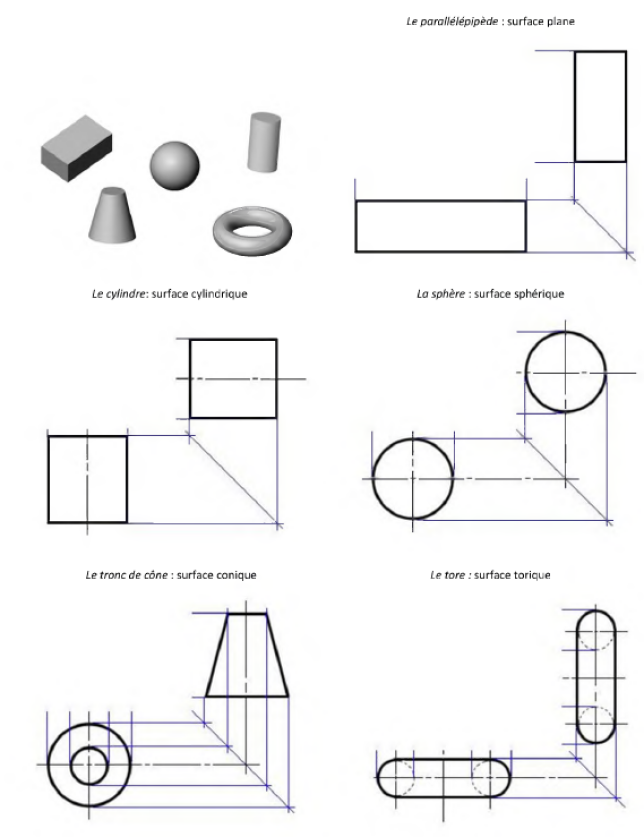

3 - Formes et volumes élémentaires
Toutes pièces d'un système peuvent se décomposer en volumes et surfaces élémentaires. L'identification de ces surfaces est nécessaires pour analyser le fonctionnement du système.
Compléter les volumes en dessinant la vue de face.
