De la lecture de dessin d'ensemble

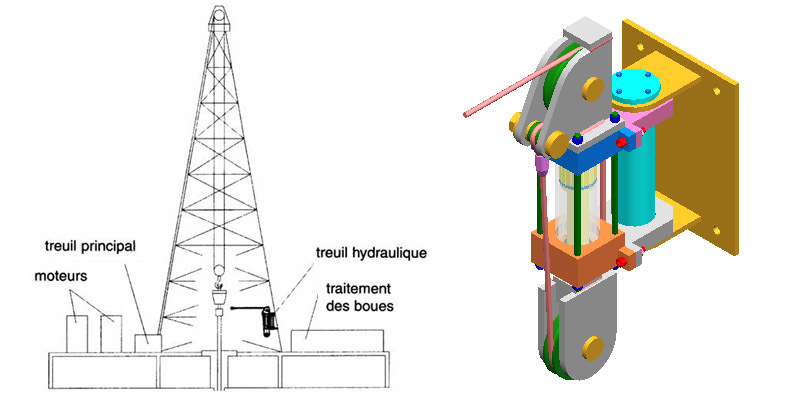

Le système que vous allez étudier est un treuil hydraulique conçu pour fonctionner sur une site de forage de puits de pétrole.
Il réalise le serrage ou le desserrage des tubes qui sont liés par filetage. Le câble du treuil est enroulé autour de la clé de serrage qui comporte une encoche auquel s'accroche la boucle du câble. La rotation de la clé a lieu lorsque la tige du vérin sort.

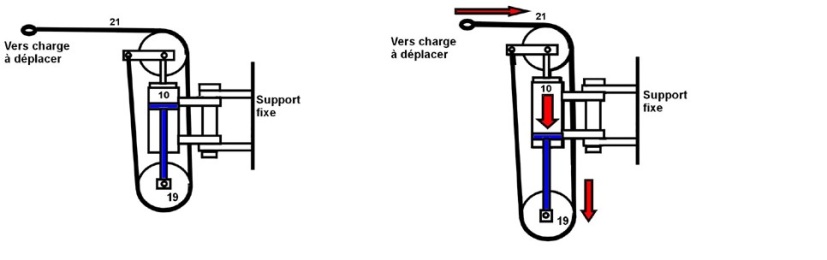

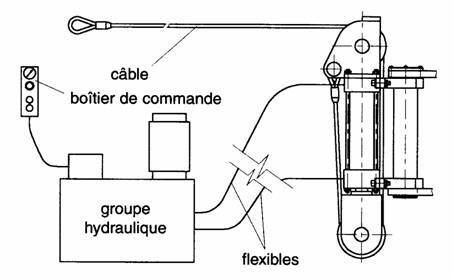

De l'huile sous pression arrivant du groupe hydraulique pousse le piston (10). L'extrémité de la tige (14) déplace la chape inférieure (20) et la poulie (19). Le câble (21) s'enroule autour de la poulie (19) et tire la charge à déplacer.
Travail demandé :
Compléter les documents réponses à l'aide du fichier edrawing à télécharger ci-dessous :

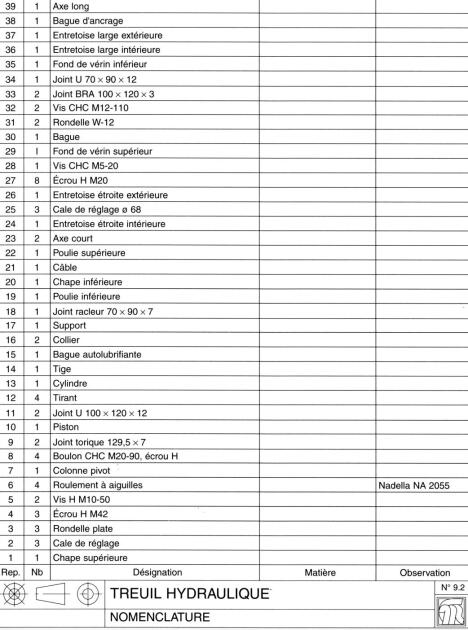

Documents techniques - La nomenclature
