Représentation du réel

On appelle dessins d'architecture ou dessins d'architecte (car le plus souvent établis par un architecte) les documents graphiques (plans, coupes, façades, dessins de détail) qui représentent l'habitation telle qu'elle sera une fois tous les travaux réalisés. Les dessins d'architecture précisent toutes les formes de la construction et toutes ses dimensions. Ils sont les plus faciles à lire de tous les dessins techniques par l'aspect familier des objets représentés, mais la recherche d'informations précises peut s'avérer difficile.

1) LES PLANS

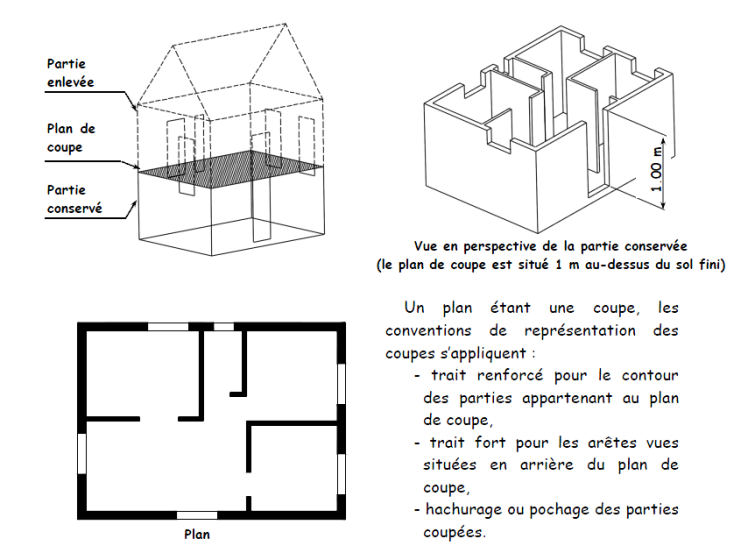

Définition d'un plan

On appelle « Plan » une coupe horizontale exécutée 1 mètre au-dessus du sol fini de l'étage considéré.

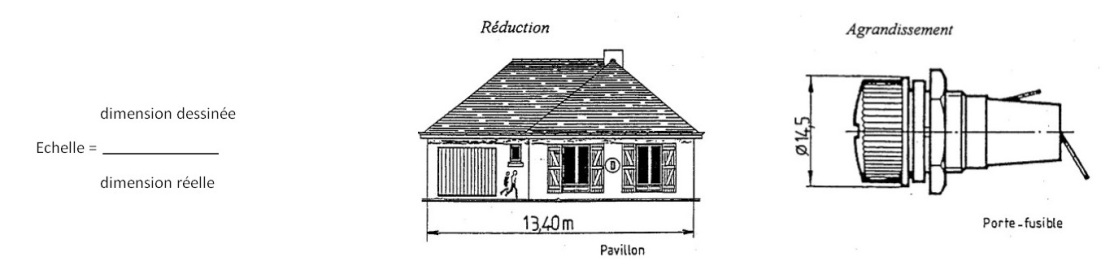

2) L'ÉCHELLE :

Si l'on veut dessiner une maison sur une page de format A4, on ne pourra pas la dessiner à sa taille réelle, mais on devra réduire ses dimensions. De la même façon, si l'on veut dessiner un petit objet, on va agrandir ses dimensions. Pour cela on utilise une échelle.

L'échelle d'un dessin est le rapport entre la dimension dessinée et la dimension réelle de l'objet. Elle permet de réaliser une réduction ou un agrandissement.

Par exemple, une maison dont la dimension est de 13,40 mètres, si on la dessine à l'échelle 1:30, sa dimension dessinée sera de 0,45 mètres (13,40 x 1/30), soit 45 cm.

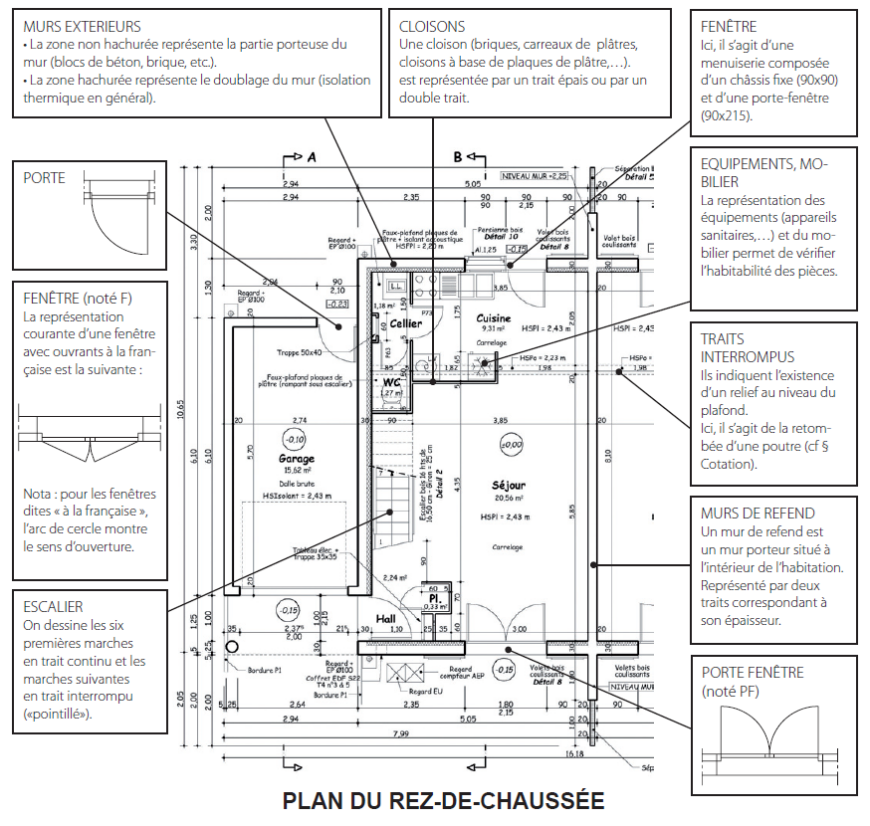

3) PLAN D'ARCHITECTURE

Tous les éléments de la construction sont représentés sur les plans d'architecture : murs porteurs, cloisons, isolation, ouvertures extérieures et intérieures, placards, sanitaires (voir exemple d'application)

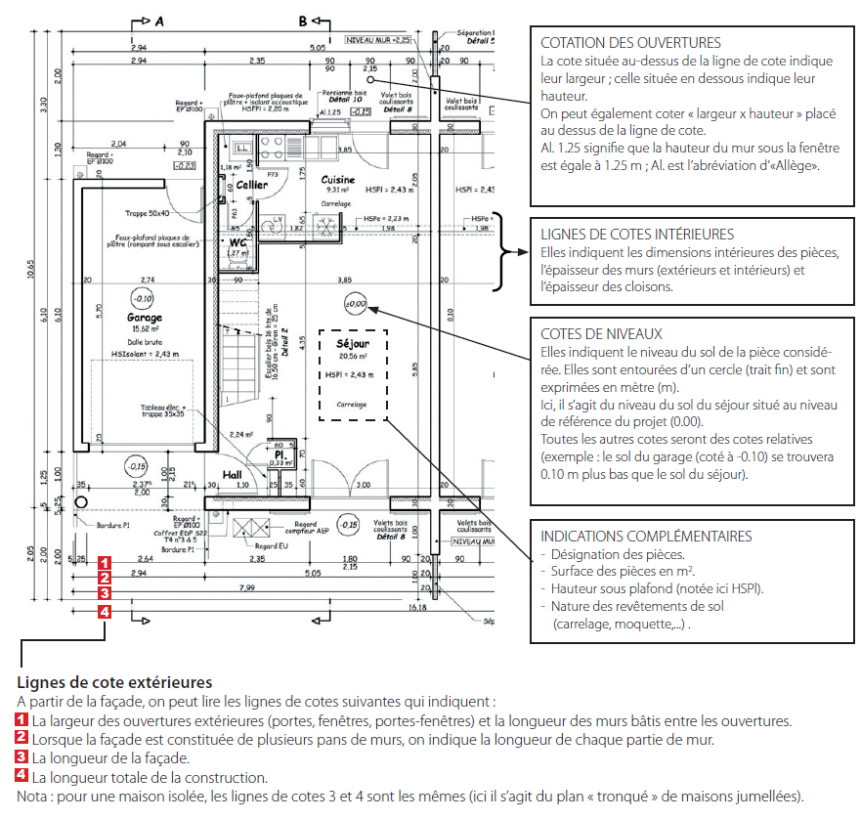

4) COTATION PLAN ARCHITECTURE

4.1) Valeurs des cotes des plans d'architecture

Les cotations d'un plan d'architecture sont les cotes finies, c'est-à-dire avec enduit, revêtement de sol, ...

Le devis descriptif (pièce écrite d'un dossier de construction qui précise les caractéristiques techniques des éléments mis en œuvre) permet de déterminer la composition des éléments représentés sur les plans.

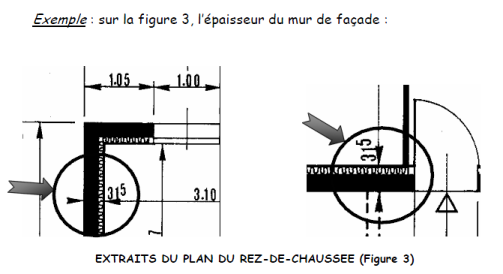

Cotation intérieure : (voir figure 3)

Sont indiqués :

- les épaisseurs totales des murs extérieurs, de refend et des cloisons de distribution,

- les dimensions des portes et des passages,

- les dimensions de chaque pièce et des placards,

- et éventuellement les cotes d'implantation des appareils sanitaires (axe de lavabo par exemple).

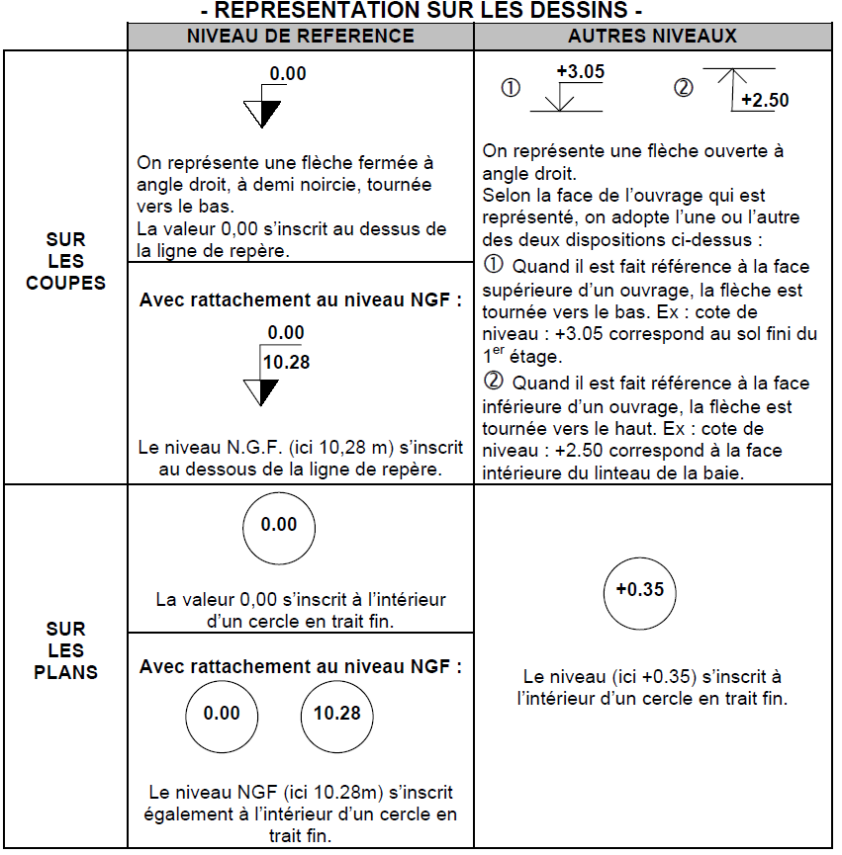

• Cotation des niveaux :

Le niveau supérieur fini d'un plancher est repéré dans un cercle en trait fin et est exprimé en mètre suivi de trois décimales

COTATION DES NIVEAUX :

Il s'agit d'une cotation cumulée. Elle donne l'altitude de certains éléments de l'habitation par rapport à un niveau de référence 0,00.

Le niveau du plancher fini du rez-de-chaussée (revêtement de sol compris) est souvent choisi comme niveau de référence. Il devient alors l'origine pour le calcul

des cotes de niveau. Celles-ci sont positives si elles se situent au-dessus de l'origine et négatives dans le cas contraire. Ce niveau de référence est rattaché

au niveau N.G.F. (Nivellement Général de la France).

L'unité utilisée pour les cotes de niveau est le mètre.

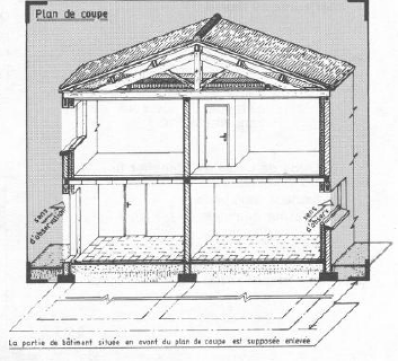

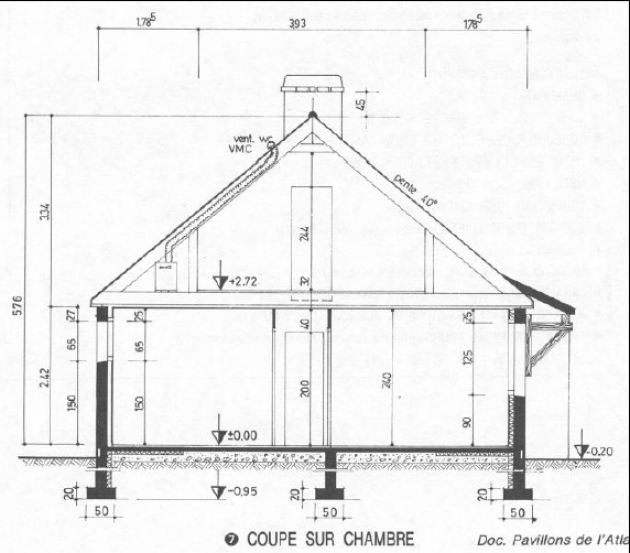

5) LES COUPES (DES PLANS ARCHITECTURES)

En dessin de bâtiment, une coupe est une coupe verticale exécutée de la base des fondations au faîtage de la toiture.

L'emplacement de la coupe doit permettre de montrer le plus grand nombre possible de détails de construction :

- jonction entre toiture et murs,

- liaisons murs - planchers,

- position des fenêtres et portes-fenêtres,...

Donc, plus la construction présentera des formes architecturales complexes (volumes imbriqués, pans de toitures multiples,...), plus on représentera de coupes,

mais, souvent, une à deux coupes judicieusement choisies suffisent pour donner tous les renseignements nécessaires.

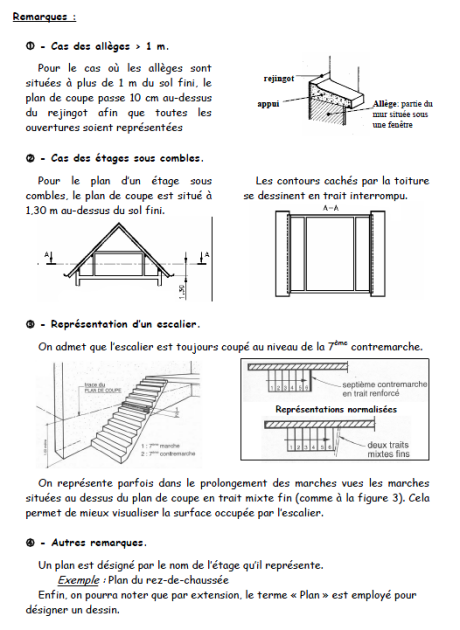

Remarques:

Toujours faire passer les coupes par les baies afin d'en permettre la cotation.

Dessiner les portes en position fermée.

Ne dessiner les arêtes cachées que si elles sont indispensables à la compréhension de l'ouvrage.

Ne pas couper d'éléments compliquant le dessin et n'apportant rien à la compréhension tel qu'un poteau par exemple.

Conventions de représentation

Les conventions de représentation des coupes s'appliquent aux coupes de bâtiment :

- trait renforcé pour le contour des parties coupées avec hachurage

conventionnel en fonction du matériau coupé.,

- trait fort pour les arêtes vues en arrière du plan de coupe,

- trait fin pour séparer les différents matériaux (béton, béton armé, maçonnerie, tout-venant, ...)

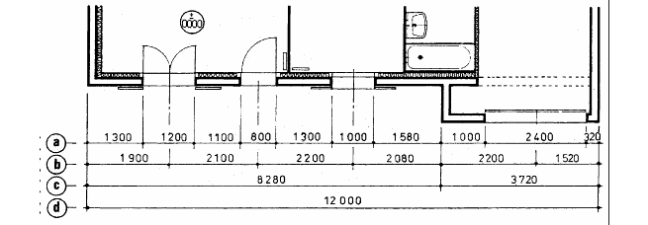

6) LA COTATION DE PLANS

Les cotes permettent :

• Avant les travaux, de calculer les quantités de matériaux et le coût global de la construction.

• Pendant les travaux, d'établir l'implantation correcte des différents ouvrages (murs, ouvertures, cloisons...).

L'unité encore fréquemment utilisée est le centimètre bien que la norme de dessin recommande l'utilisation du mm ou du m pour la cotation des plans de bâtiment.

Nota : Les cotes inscrites sur les dessins d'architecture indiquent toujours les dimensions finies des ouvrages. Elles prennent en compte les épaisseurs des divers revêtements rapportés sur le gros œuvre (enduit, plâtre, revêtements de sol...).

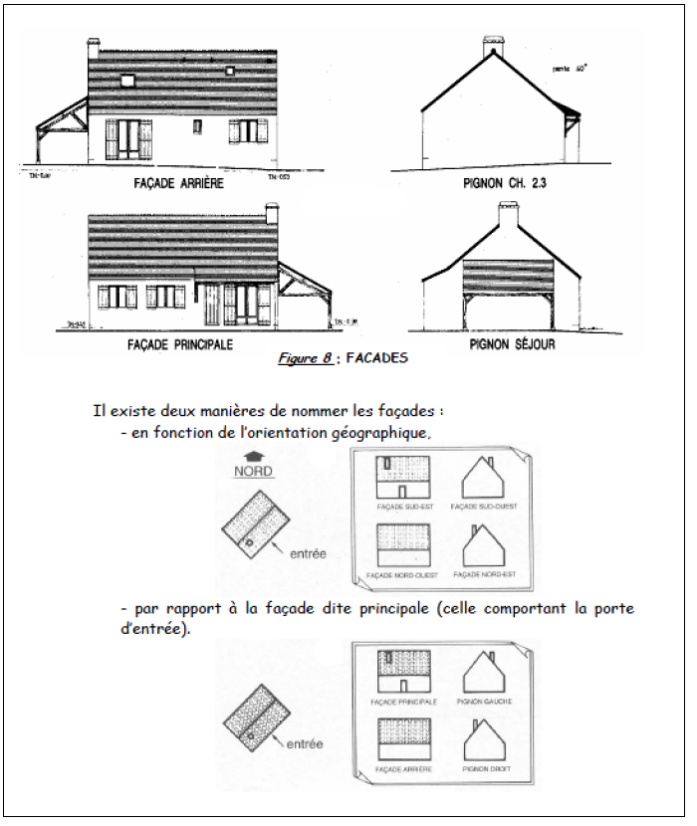

7) LES FAÇADES

Les plans d'architecture sont accompagnés des dessins des façades, également appelés élévations
